НПРРВ - 1/2/3/4

Недельное программируемое реле реального времени (НПРРВ – 1/2/3/4). Цифра обозначает количество каналов управления, от одного до четырех.

Скачать инструкцию можно здесь


Технические характеристики:

  1. Количество каналов для управления – от 1 до 4
  2. Количество  возможных проектов –  56
  3. Количество состояний канала в проекте ( включено или отключено) – 31
  4. Напряжение питания – от 170 до 250 В, 50 Гц
  5. Максимальный коммутационный ток -10 А
  6. Мощность – 5 Вт
  7. Масса – 0,3 кг
  8. Монтируется на рейку

2. Устройство и принцип работы прибора

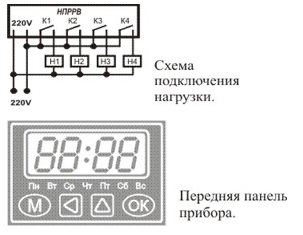

В нижней части имеются клеммы, две из которых для питания прибора, остальные предназначены для коммутации нагрузки. Для отображения информации предусмотрен дисплей, для программирования имеются клавиш.



Время включения нагрузки вводится с помощью клавиш и хранится в энергонезависимой памяти.

Назначение кнопок:

М – меню, с помощью него подтверждается выбранный параметр

ОК - подтверждение и другие служебные функции.

^ -  Изменение числа в разряде.

> - Перемещение разряда.

При включении прибор показывает текущее время и день недели. Если последовательно нажимать кнопку М, то выводятся следующие параметры:



сЧАС – просмотр текущего времени

сНАГ – просмотр текущего состояния нагрузки

пЧАС – изменения времени. Если выбрать этот параметр, можно изменять текущее время и день недели. При отсутствии питания прибора, часы питаются от батарейки, срок службы которой 5 лет. Если время начинает сбиваться, необходимо заменить батарейку

псПН – Параметр необходим для присвоения отдельного проекта, соответствующим дням недели.

псПР  С помощью данного параметра можно составлять проекты



ппВР – Можно ввести автоматическую коррекцию часов, если они спешат или отстают
