Управление освещением с помощью блоков управления

Управление освещением из нескольких мест можно организовать не только с помощью перекидных выключателей, но и с помощью блоков управления.

Для реализации такого управления понадобится пульт управления и силовой блок, которые связываются беспроводным способом.



Пульт управления похож на обычный выключатель и может монтироваться в любом месте с помощью липучек. На пульте имеется четыре кнопки для управления освещением.

В модели PU212-1, имеется два канала управления, по которому осуществляется включение и отключение лампы, а также регулирования яркости. По второму каналу осуществляется вызов уже запрограммированного состояния лампы, определенная её яркость.












В модели PU312-1, имеется три канала управления, то есть можно с одного пульта управлять двумя различными нагрузками.

Для питания пультов используется батарейка на 3 В, срок службы которой примерно 1 год.



Если необходимо управлять больше чем двумя нагрузками то понадобится пульт-адаптер PC118, которым осуществляется управление нагрузками по 8 каналам. Адаптер имеет – USB - разъем и подключается к компьютеру. Для управления освещением с компьютера прилагается диск с программой.

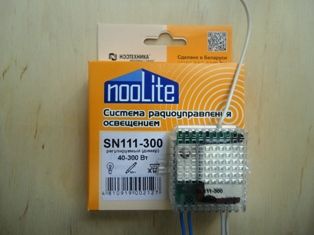

Кроме пульта управления понадобится силовой приемник, например SN111-300 или SL111-300. Буква N в маркировке, обозначает возможность подключения обычных ламп накаливания или галогеновых ламп. Буква L обозначает возможность подключения компактной люминесцентной лампы. Через дефис указана максимальная мощность нагрузки, в данном случае - 300 Вт. Нижний предел мощности для данного устройства 40 Вт, маломощные источники с ним работать не могут.












Для привязки пульта к конкретному силовому блоку имеются сервисные кнопки. Для привязки необходимо сначала нажать кнопку на силовом блоке, при этом световой индикатор начнет моргать. Затем необходимо нажать кнопку на пульте управления, если привязка произошла, индикатор на силовом блоке начнет мигать быстрее. Для сохранения привязки нужно еще раз нажать кнопку на силовом блоке.



Схема подключения силового блока двухпроводная, на вход подключается фаза и ноль, а на выход нагрузка.

Особенность монтажа силовых блоков в том, что антенна должна располагаться максимально ровно, без изгибов. В светильниках её смонтировать без потери качества приема не удастся. Возможным вариантом размещения силового блока может быть пространство за подвесным потолком или гипсокартонном.
